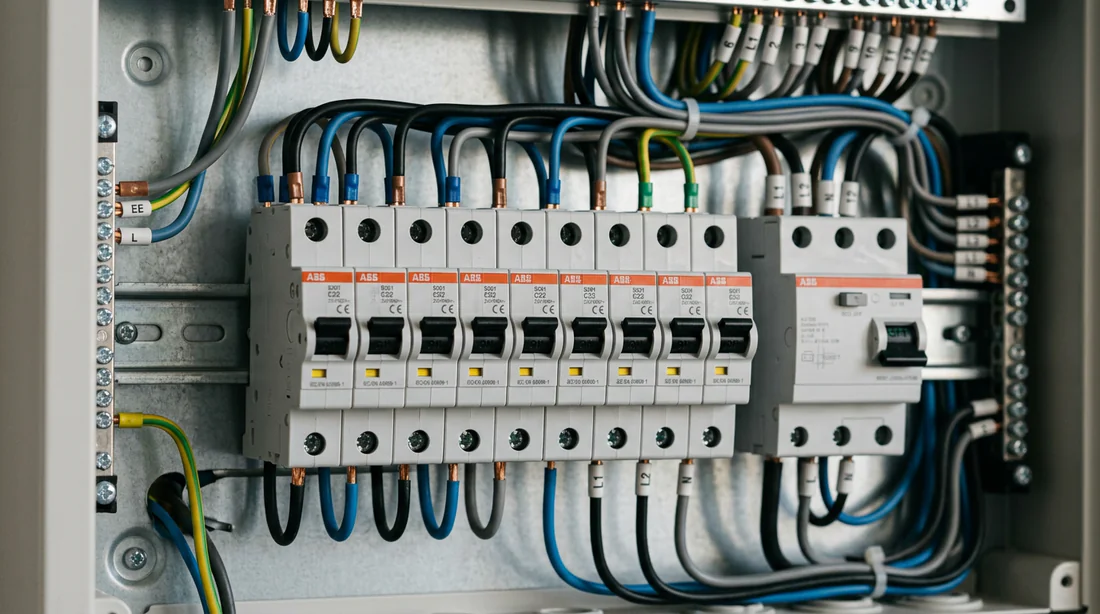

Vous voilà devant votre tableau électrique grand ouvert, une pince à dénuder dans une main et ce fameux module ABB dans l'autre. Soudain, un doute surgit. On rentre le courant par le haut ou par le bas ? Les forums s'écharpent sur la question. Pourtant, une erreur de raccordement ne pardonne pas et menace directement la sécurité de votre installation. Oubliez les « on-dit ». Nous allons régler ce problème technique une bonne fois pour toutes, en nous basant sur la documentation officielle du fabricant.
"Pour un disjoncteur différentiel ABB, le sens de branchement est techniquement réversible. L'alimentation électrique peut s'effectuer indifféremment par le haut (bornes amont) ou par le bas (bornes aval) selon la configuration de vos peignes. Vous devez cependant respecter absolument l'emplacement du Neutre, toujours indiqué par un « N ».
Branchement par le haut ou par le bas : que dit ABB ?
La réponse tombe sans appel. Les gammes résidentielles et tertiaires d'ABB (je pense notamment aux séries F200 pour les interrupteurs différentiels ou au DS201) tolèrent une réversibilité totale.
Le courant alternatif n'a, par définition, aucun sens de circulation unique. Les composants internes traquent la moindre différence d'intensité, peu importe la porte d'entrée de l'énergie dans le boîtier. Le fabricant vous laisse donc le champ libre. Mais attention, la vraie question n'est pas ce que l'on peut faire, mais ce que l'on doit faire.
Nous appliquons des conventions strictes sur le terrain pour garder un tableau lisible. La standardisation actuelle des coffrets force une uniformisation visuelle salutaire. Votre choix entre le haut et le bas découlera donc directement de l'architecture de votre coffret et de vos accessoires de pontage.

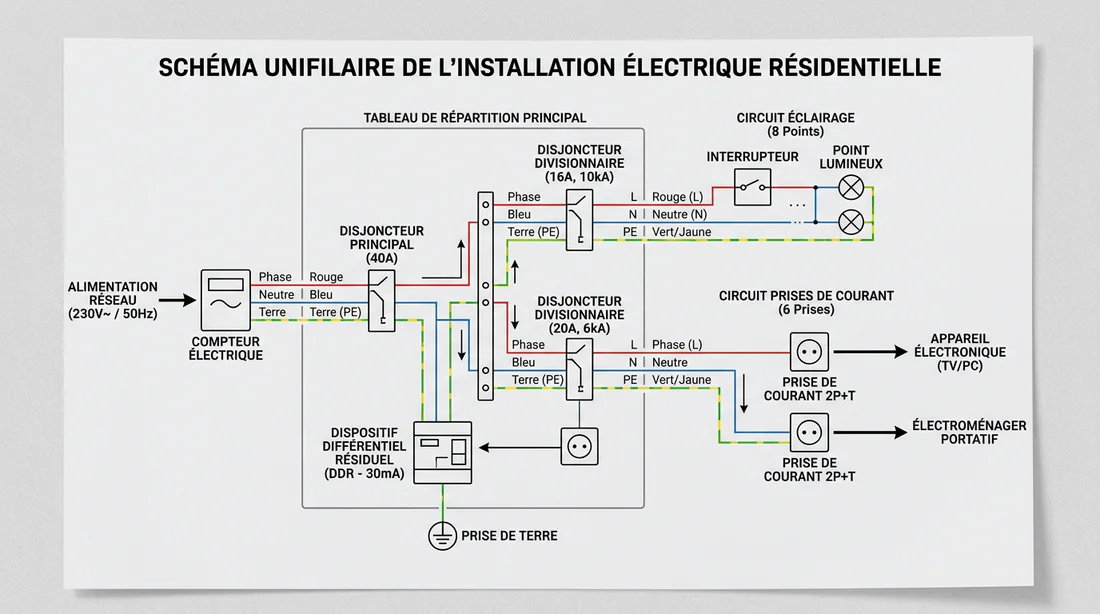

Schéma de fonctionnement d'un disjoncteur
L'obsession de la position Phase et Neutre
Le vrai piège avec le matériel ABB se cache dans la latéralité. Gauche ou droite ? C'est ici que l'affaire devient sérieuse.
En France, la norme visuelle veut que le fil bleu, notre fameux neutre, loge à gauche. La phase prend la place de droite. Sauf qu'ABB fabrique pour le monde entier et cela complique la donne. De nombreux modèles industriels ou des séries d'importation affichent un bornier inversé. Le neutre passe alors à droite.
Jetez vos automatismes par la fenêtre. Lisez la façade du module. Le fabricant grave toujours un « N » majuscule au-dessus et en dessous de la borne dédiée. Inverser ce repérage ? Vous annulez purement et simplement la protection différentielle de votre logement.
Avant même de couper vos fils, passez un coup de marqueur bleu au-dessus de la borne estampillée « N » sur votre disjoncteur magnéto-thermique ou différentiel. Ce petit repère visuel grave le plan de câblage dans votre esprit et vous sauve de presque toutes les erreurs d'inversion liées à la précipitation.

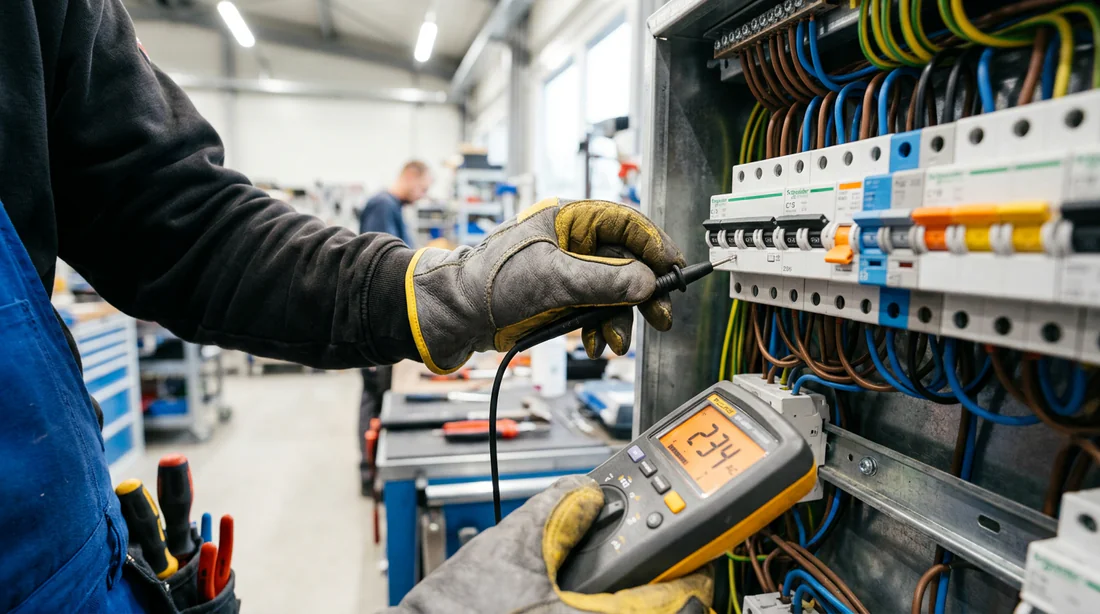

Vérification de la tension sur un disjoncteur

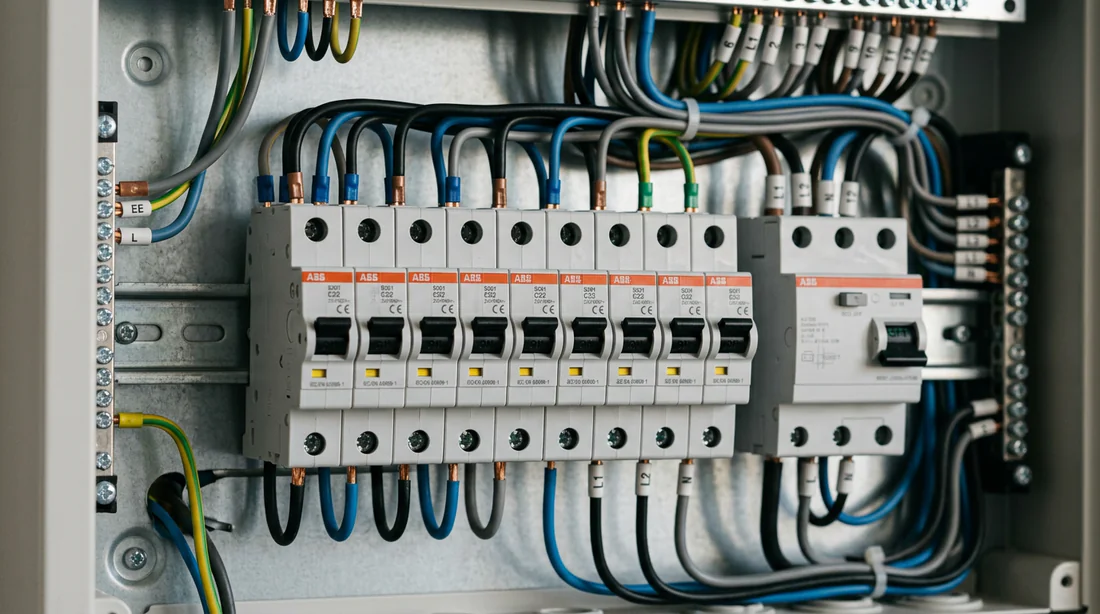

Deux configurations de câblage classiques dans un tableau
Votre choix d'installation va dépendre directement de l'âge de votre matériel.
L'alimentation standard par le haut (amont)
Nous parlons ici de la méthode historique. L'arrivée du courant principal, en provenance du disjoncteur de branchement, attaque les bornes supérieures. Ensuite, les bornes inférieures distribuent l'énergie vers les circuits divisionnaires. Je recommande cette approche pour rénover un vieux coffret câblé intégralement en filerie. C'est parfait quand on n'utilise pas de systèmes de pontage modernes.
L'alimentation par le bas via peignes de répartition (aval)
Les tableaux récents changent les règles. L'alimentation inversée devient le standard absolu pour gagner de la place et du temps. Le courant arrive par le bas de l'appareil. La raison tombe sous le sens. Cette technique permet de glisser directement un peigne d'alimentation horizontal sur les bornes inférieures. Vous reliez ainsi votre interrupteur différentiel à toute la rangée de disjoncteurs en un claquement de doigts. Les bornes supérieures restent dégagées pour alimenter les différents circuits de la maison.
Ce que dit la norme NF C 15-100 sur le sens d'alimentation
En France, la bible de l'installation électrique reste la norme NF C 15-100. Sa lecture confirme notre point de vue technique. Le texte n'impose aucun sens de branchement vertical strict. L'entrée de courant par le haut ou par le bas reste valide.
Par contre, le législateur fixe deux limites non négociables.
Premièrement, un repérage physique clair et sans équivoque s'impose. Vous devez utiliser des étiquettes si l'alimentation passe par le bas. Pensez au prochain électricien qui posera les mains sur votre installation. Deuxièmement, le respect strict des indications du fabricant reste obligatoire. Nous en revenons toujours à ce fameux « N » gravé par ABB.
L'ajout de modules de protection dans votre tableau répond à une logique de conception précise. Je vous renvoie d'ailleurs à notre analyse détaillée sur le Schéma détecteur de mouvement avec bouton poussoir. Gardez en tête qu'une architecture électrique lisible constitue votre premier rempart contre les pannes vicieuses et les accidents domestiques.
Quatre étapes pour un raccordement sécurisé de votre différentiel ABB
Ne vous lancez pas les mains vides. Préparez un multimètre ou un VAT, une bonne pince à dénuder et un tournevis dynamométrique isolé. Prévoyez aussi des embouts de câblage si vous manipulez du fil souple.
Couper l'alimentation générale
C'est la règle de survie de base. Coupez systématiquement le disjoncteur principal avant de retirer le plastron de votre tableau. Abaissez la manette. Ensuite, sortez votre multimètre et vérifiez l'absence totale de tension sur les borniers. Condamnez l'accès au compteur si quelqu'un d'autre se trouve dans la maison.
Dénuder et préparer les fils
Verrouillez votre module ABB sur le rail DIN. Regardez bien la tranche de l'appareil. ABB moule souvent un petit gabarit plastique indiquant la longueur de dénudage idéale, généralement située entre 10 et 12 mm. Préparez vos conducteurs proprement. Vous manipulez du fil souple ? Sortez votre pince et sertissez un embout métallique. Le bornier écraserait vos brins sans cette précaution.
Insérer et serrer les bornes au bon couple
Glissez la phase et le neutre dans leurs orifices respectifs. C'est ici que votre tournevis dynamométrique entre en jeu. La sécurité de votre installation repose intégralement sur la qualité de ce contact. Lisez la notice ABB pour trouver le couple de serrage exact. On tourne généralement autour de 2 à 2,8 Nm. Un bornier mal serré va créer un arc électrique silencieux, suivi d'un échauffement massif. C'est aujourd'hui la cause principale des départs de feu dans les habitations.
Tester avec le bouton de test
Votre câblage est revu et contrôlé. Rallumez l'alimentation générale. Pressez immédiatement le bouton « Test » situé en façade de votre composant ABB. La manette doit tomber dans la seconde et couper le courant de toute la rangée. Ce petit test mécanique simule une fuite à la terre réelle. Il valide définitivement votre travail.
Un échec lors de ce test demande une analyse immédiate. Parfois, la remise sous tension déclenche des bugs en cascade sur vos équipements. Si votre platine de rue refuse soudainement de s'allumer après l'intervention, jetez un œil à notre dossier sur un Interphone Bticino qui ne fonctionne plus : guide de dépannage complet. Cherchez l'erreur de raccordement.
Le scénario du pire : que risque-t-on en cas d'inversion ?
Une erreur d'inattention arrive vite, mais les conséquences varient radicalement selon le type de faute.
Une simple inversion haut ou bas sans repérage ne présente aucun danger électrique immédiat. L'appareil remplira son rôle. Le vrai risque ? Vous allez rendre fou le prochain technicien qui ouvrira ce coffret. Réglez le problème en collant une étiquette normalisée d'avertissement sur le plastron.
L'inversion de la phase et du neutre représente un danger de mort. Le disjoncteur va couper le mauvais pôle. Vos équipements resteront sous tension même si le différentiel a sauté. Coupez tout immédiatement et câblez le fil bleu face au repère « N ». Le bouton Test ne fonctionnera pas si vous laissez cette anomalie.
Le mauvais alignement d'un peigne de répartition détruit le matériel. Les dents du peigne forcent sur le plastique isolant au lieu de mordre le métal du bornier. Attendez-vous à un faux contact, des étincelles, puis la destruction totale du bloc. Retirez le peigne, vérifiez son entraxe et insérez-le bien au fond de la cage métallique avant de serrer.
