Branchement extracteur d'air sur interrupteur : Schémas

L'idée est simple, et c'est justement pour ça qu'elle fonctionne si bien : quand vous allumez la lumière dans votre salle de bain, l'extracteur d'air démarre en même temps. Vous n'avez rien à faire. Pas de second interrupteur à penser, pas de VMC ponctuelle qu'on oublie systématiquement d'activer.

Pourquoi c'est malin ? Parce que dans une pièce aveugle (sans fenêtre), l'humidité s'accumule à chaque douche. En quelques mois, c'est la moisissure qui s'invite sur les joints de carrelage, puis sur le plafond. Coupler l'aérateur à l'éclairage, c'est automatiser l'évacuation de cette humidité sans y réfléchir.

Ce montage est particulièrement pertinent dans les vieilles bâtisses où la ventilation naturelle est quasi inexistante. Les murs épais en pierre retiennent l'humidité comme des éponges. J'ai vu des salles de bain dans des maisons des années 50 où le simple fait d'installer un extracteur couplé à la lumière a divisé par deux les problèmes de condensation en quelques semaines.

D'ailleurs, si votre maison souffre de remontées capillaires en plus d'une mauvaise ventilation, les deux problèmes se nourrissent mutuellement. Vous trouverez des retours concrets dans notre article sur l'injection de résine sur mur en meulière humide : avis et retours réels, un sujet complémentaire qui mérite le détour.

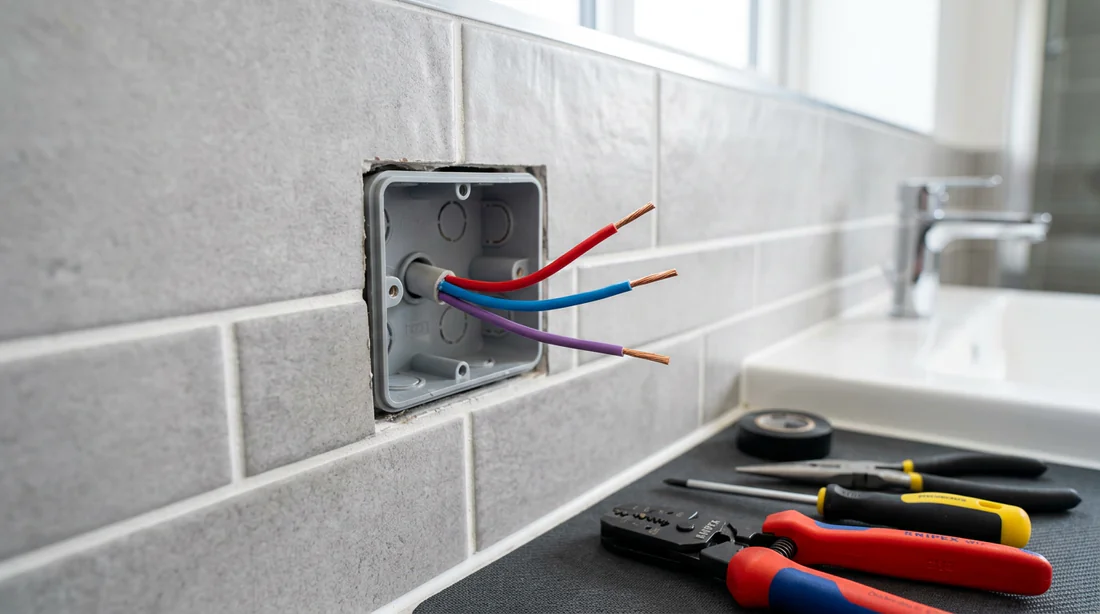

Avant de toucher au moindre fil, rassemblez tout le matériel sur votre plan de travail. Rien de pire que de se retrouver perché sur un escabeau, les mains dans une boîte d'encastrement, à chercher un connecteur qui traîne quelque part dans le garage.

Voici ce qu'il vous faut :

• Une pince à dénuder (pas un cutter, pas un couteau, une vraie pince avec gabarit)
• Deux tournevis isolés 1000V (un plat, un cruciforme)
• Des connecteurs Wago à 3 et 4 entrées (oubliez les dominos en céramique, c'est du passé)
• Du fil H07VU en 1,5 mm² dans les couleurs nécessaires
• De la gaine ICTA de diamètre 16 ou 20 mm pour protéger les conducteurs
• Un multimètre ou un VAT (vérificateur d'absence de tension)
• L'extracteur lui-même, avec sa notice constructeur (ne la jetez pas, elle contient le schéma du bornier)

Et le code couleur des fils, c'est non négociable.

Mélanger les couleurs, c'est s'exposer à des erreurs de diagnostic pendant des années. Voici le standard en vigueur :

On attaque le premier cas de figure : un extracteur basique, sans minuterie. Deux fils actifs, et c'est réglé. C'est le montage le plus courant et, honnêtement, le plus accessible pour un bricoleur qui débute en électricité.

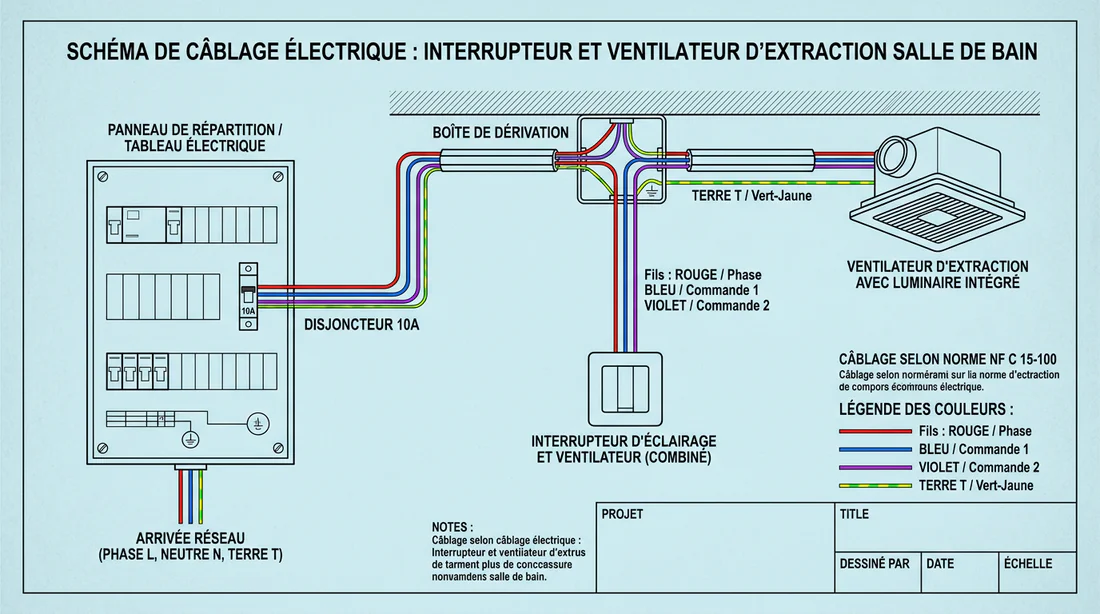

Le circuit fonctionne comme ça :

Le fil bleu (Neutre) part du tableau électrique, passe par la boîte de dérivation, et se divise en deux branches. L'une va vers la borne N de votre ampoule. L'autre file directement vers la borne N de l'extracteur. Les deux appareils partagent le même neutre, et c'est parfaitement normal.

La phase (fil rouge) part du tableau et arrive dans la boîte de dérivation. De là, elle monte vers l'interrupteur simple allumage, sur la borne d'entrée (souvent marquée L ou P).

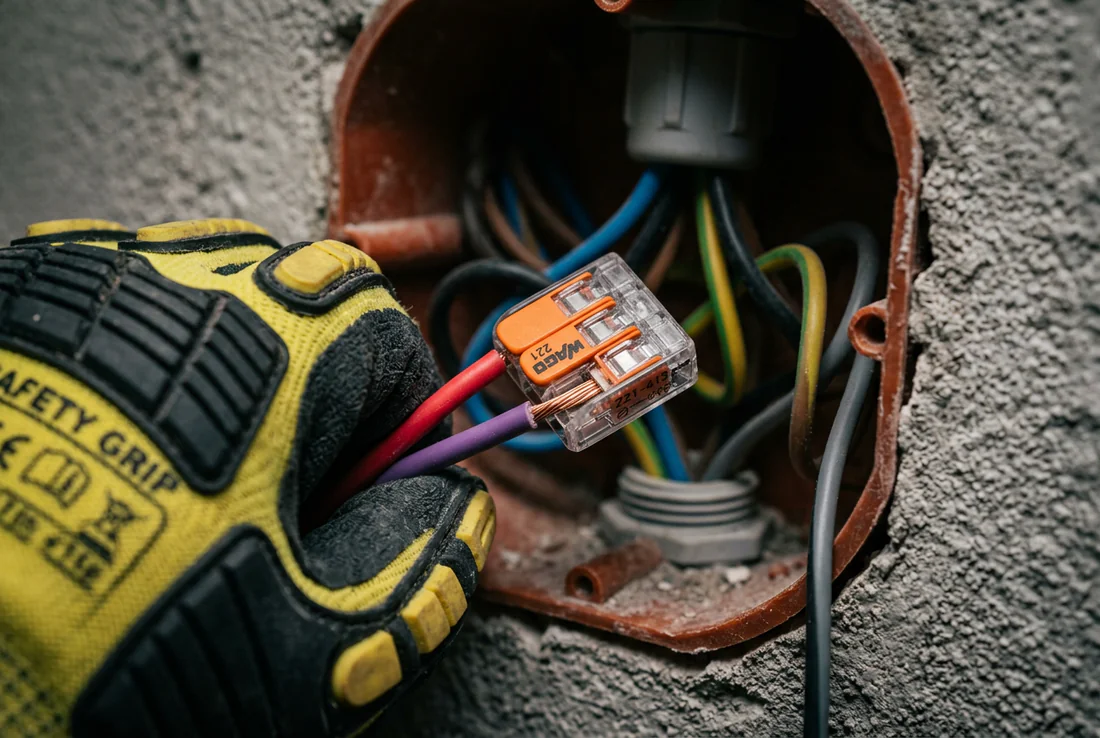

Le retour de lampe (fil violet) repart de l'interrupteur et redescend dans la boîte de dérivation. C'est là que ça se joue. Avec un Wago à 3 entrées, vous reprenez ce retour de lampe pour l'envoyer vers deux destinations simultanées : la borne L de l'ampoule ET la borne L de l'extracteur.

Résultat ? Quand vous basculez l'interrupteur, la phase arrive en même temps sur la lampe et sur l'aérateur. Les deux s'allument. Vous coupez, les deux s'arrêtent. Net.

Voilà le montage qui pose problème à 80 % des bricoleurs. Et je comprends pourquoi : les notices constructeurs sont souvent rédigées en anglais approximatif avec un schéma de la taille d'un timbre-poste. On va clarifier tout ça.

Un extracteur avec minuterie a besoin de trois fils actifs, pas deux. C'est toute la différence. Pourquoi ? Parce que le ventilateur doit continuer à tourner après l'extinction de la lumière. Pour ça, il lui faut une alimentation permanente, indépendante de l'interrupteur.

Regardez le bornier de votre extracteur. Vous devriez trouver trois bornes :

• Borne N : c'est le neutre.

Fil bleu. Aucune surprise.

• Borne L (parfois marquée Ph) : c'est la phase permanente.

Elle vient directement du tableau, sans passer par l'interrupteur. C'est elle qui permet au timer interne de fonctionner même quand la lumière est éteinte.

• Borne T (Timer, ou parfois LT ou LS) : c'est le retour de lampe qui vient de l'interrupteur.

Ce fil dit à l'extracteur « la lumière est allumée ». Quand ce signal disparaît (lumière coupée), le timer démarre son compte à rebours.

Concrètement, le câblage change par rapport au montage standard sur un point précis : la phase rouge ne sert plus uniquement à alimenter l'interrupteur. Vous devez aussi tirer un fil de phase directement du tableau (ou de la boîte de dérivation, avant l'interrupteur) jusqu'à la borne L de l'extracteur.

Le retour de lampe (violet) qui sort de l'interrupteur va toujours vers l'ampoule, mais aussi vers la borne T de l'extracteur. Pas vers la borne L. C'est là que la confusion se crée chez beaucoup de gens.

Passons à la pratique. Vous avez votre matériel, vous avez compris le schéma. On va maintenant dérouler le processus pas à pas. Soyez méticuleux, surtout si vous passez des gaines dans un faux plafond ou des cloisons creuses : un fil coincé ou pincé dans un rail métallique, c'est une galère à retrouver une fois tout fermé.

Si justement vous montez une cloison en placo pour votre salle de bain, le passage des câbles se fait pendant la phase de structure. Notre guide sur la pose d'OSB sur rail placo détaille cette étape et vous donne une base solide pour fixer un aérateur mural par la suite.

C'est la partie que beaucoup de tutoriels survolent, et c'est une erreur. La norme NF C 15-100 définit des volumes de protection autour des points d'eau. Installer un extracteur au mauvais endroit, même parfaitement câblé, peut rendre votre installation non conforme et votre assurance inopérante en cas de sinistre.

Voici comment ça fonctionne, en version claire :

• Volume 0 : c'est l'intérieur de la baignoire ou du receveur de douche.

Aucun appareil électrique. Point.

• Volume 1 : la zone au-dessus de la baignoire ou de la douche, jusqu'à 2,25 m de hauteur.

Si votre extracteur se trouve dans cette zone (au plafond juste au-dessus du bac, par exemple), il doit impérativement fonctionner en Très Basse Tension de Sécurité (TBTS 12V) avec un transformateur de sécurité placé hors volume. Les modèles 230V sont interdits ici.

• Volume 2 : la zone qui s'étend à 60 cm autour du volume 1.

Seuls les appareils de classe II (double isolation) et protégés contre les projections d'eau (IPX4 minimum) sont autorisés.

• Hors volume : au-delà de 60 cm du volume 2.

C'est là que vous pouvez installer un extracteur 230V classique sans contrainte particulière, à condition que le circuit soit protégé correctement.

Et cette protection, parlons-en. Quel que soit le volume, le circuit alimentant votre salle de bain doit être protégé par un disjoncteur différentiel 30mA en tête de ligne. C'est obligatoire depuis des années, mais je tombe encore régulièrement sur des tableaux électriques des années 80 où la salle de bain est alimentée derrière un simple disjoncteur divisionnaire sans différentiel dédié. Si c'est votre cas, corrigez ça avant toute autre chose.

Rappel impératif : un extracteur installé en volume 1 sans alimentation TBTS 12V est une infraction à la norme NF C 15-100 en vigueur en 2026. En cas d'accident, votre responsabilité est directement engagée, et votre assurance habitation peut refuser la prise en charge.

Vous avez tout branché, remis le courant, et... quelque chose cloche. Pas de panique. Dans neuf cas sur dix, c'est une erreur de câblage, pas un appareil défectueux. Voici les trois situations les plus courantes et comment les résoudre.

Un dernier truc qui m'est arrivé sur un chantier : l'extracteur démarrait avec un délai de 3 secondes et le propriétaire pensait que c'était une panne. En réalité, certains modèles avec minuterie ont un retard à l'enclenchement volontaire, réglé en usine. Consultez votre notice avant de tout démonter.
