Réduire drastiquement sa facture d'électricité en faisant tourner son chauffe-eau la nuit reste une excellente stratégie financière. Je vous comprends, l'idée d'ouvrir les entrailles d'un tableau électrique donne souvent des sueurs froides. Un fil mal serré ou une erreur de branchement, et on frôle la catastrophe. J'ai lu assez de notices techniques indéchiffrables de fabricants pour savoir qu'elles ne servent à rien aux non-initiés. Oubliez-les. Voici ma méthode exacte et sécurisée pour réussir cette installation vous-même, étape par étape.
"Le schéma d'un contacteur jour/nuit nécessite de relier le contact sec du compteur (Linky) aux bornes A1 et A2 du contacteur. Un disjoncteur 2A protège ce circuit de commande (câble 1,5 mm²), tandis qu'un disjoncteur 20A protège le circuit de puissance du chauffe-eau via les bornes 1/3 et 2/4 (câble 2,5 mm²).
Matériel requis et sections de câbles
Je ne transige jamais avec la sécurité électrique. Elle exige un dimensionnement parfait des composants. Pour respecter la stricte norme NF C 15-100, réunissez le matériel suivant avant d'ouvrir le tableau :
-
Un contacteur jour/nuit de 20A minimum équipé d'une commande manuelle Auto/0/1.
-
Un disjoncteur divisionnaire 20A pour protéger la partie puissance.
-
Un disjoncteur divisionnaire 2A dédié exclusivement au circuit de commande.
-
Du fil électrique rouge et bleu de section 2,5 mm² pour la puissance.
-
Du fil électrique rouge, bleu et noir de section 1,5 mm² pour la commande.
Ne recyclez jamais de vieux disjoncteurs pour ce type d'installation. Les mécanismes internes vieillissent et perdent leur capacité de coupure. Investissez dans des modules neufs de même marque que votre tableau existant pour faciliter l'utilisation d'un peigne de raccordement.

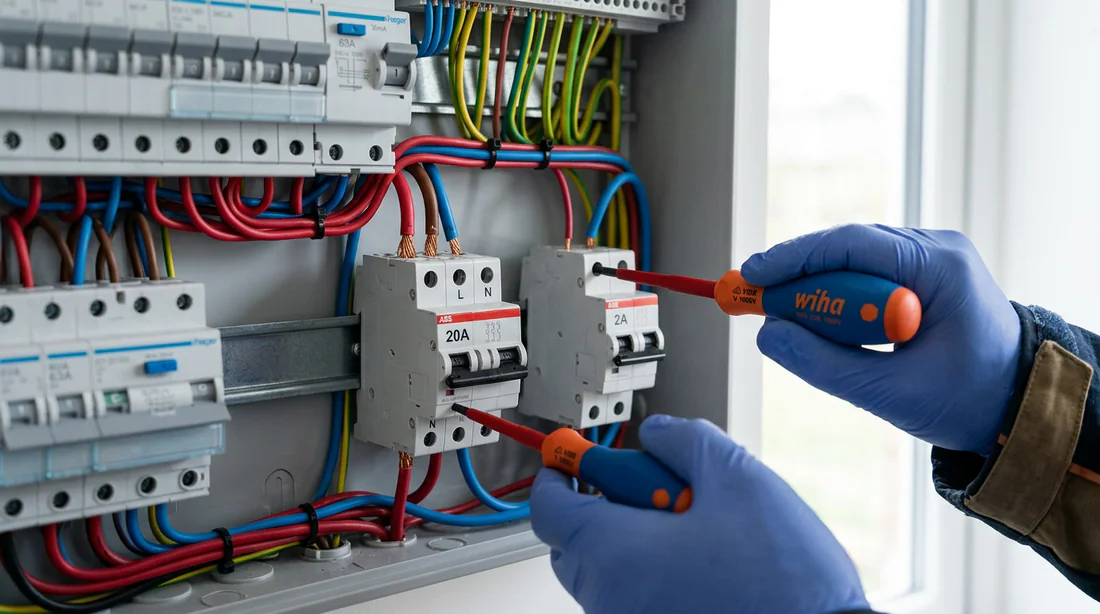

Câblage des disjoncteurs 2A et 20A
Le schéma de câblage du contacteur jour nuit
Comprendre le cheminement du courant évite d'inverser les fils bêtement. Le schéma divise l'installation en deux circuits totalement distincts qui cohabitent dans le même boîtier modulaire.
Circuit de commande (disjoncteur 2A et compteur)
Nous touchons ici au cerveau de l'installation. Depuis votre disjoncteur 2A, un fil de phase rouge de 1,5 mm² part vers le compteur Linky pour s'ancrer sur la borne C1. Le courant patiente à cet endroit. Au passage en heures creuses, le contact se ferme. L'électricité ressort par la borne C2 via un fil de retour noir de 1,5 mm². Ce dernier vient se visser directement sur la borne A1 du contacteur.
Un fil de neutre bleu de 1,5 mm² relie ensuite la borne A2 du contacteur au disjoncteur 2A pour fermer la boucle. Dès que la phase et le neutre alimentent les bornes A1 et A2, l'électro-aimant s'enclenche avec un « clac » caractéristique.
Circuit de puissance (disjoncteur 20A et chauffe-eau)
Place aux muscles. Depuis le disjoncteur 20A, nous acheminons l'énergie massive indispensable à la résistance du ballon. Un fil de phase rouge et un fil de neutre bleu, taillés en 2,5 mm², s'enfichent sur les bornes supérieures du contacteur. On les numérote souvent 1 et 3, ou parfois L1 et L2.
En partie basse, les bornes 2 et 4 accueillent enfin les fils de la ligne partant directement alimenter le cumulus.
5 étapes pour installer et brancher votre contacteur
Je vous détaille ma méthode pas à pas. Appliquez ces directives avec la plus grande rigueur. L'amateurisme n'a pas sa place devant un tableau sous tension.
Étape 1 : couper le courant et vérifier l'absence de tension
C'est la règle absolue. Ne touchez à aucun fil avant de basculer le disjoncteur d'abonné sur la position « OFF ». Plongez la maison entière dans le noir. Avant d'approcher le moindre outil des bornes, vérifiez l'absence totale de courant avec un Vérificateur d'Absence de Tension ou un multimètre. Si le réglage de votre appareil de mesure vous fait douter, prenez le temps de maîtriser l'utilisation de votre multimètre pour des mesures en toute sécurité.
Étape 2 : poser et ponter les disjoncteurs

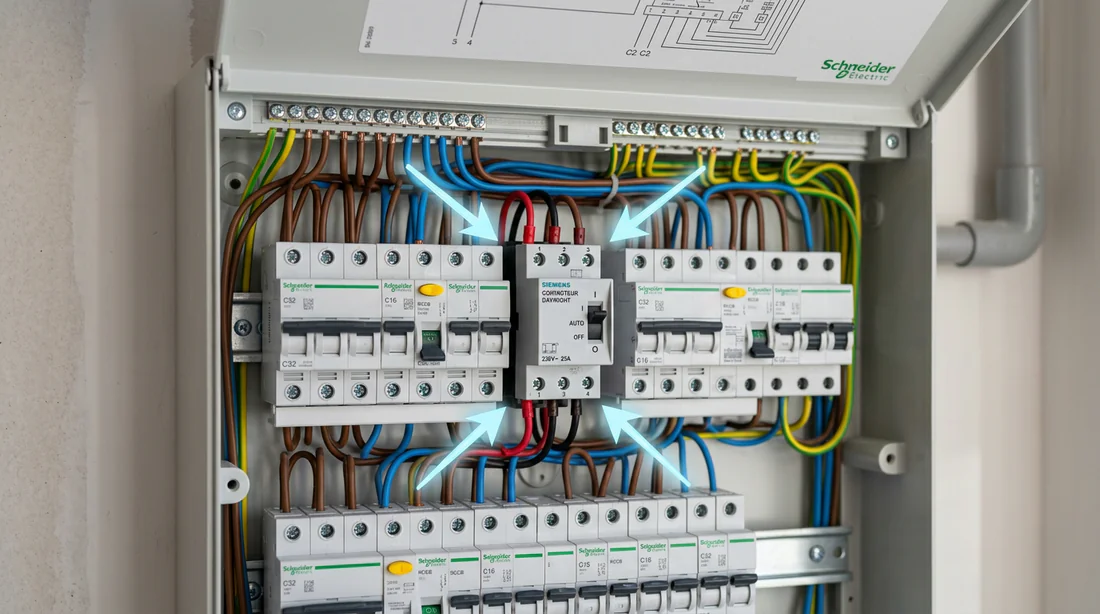

Clipsez vos nouveaux modules sur le rail DIN du tableau. Dans l'ordre : le disjoncteur 20A, le disjoncteur 2A, puis le contacteur. Repérez l'interrupteur différentiel 30mA en tête de rangée. Alimentez les deux disjoncteurs par le haut avec un peigne d'alimentation horizontal. Ce petit râteau en cuivre distribue proprement la phase et le neutre, et vous évite de multiplier les fils volants dangereux.
Étape 3 : câbler le circuit de commande (bornes A1 et A2)
Raccordez le neutre bleu de 1,5 mm² depuis le bas du disjoncteur 2A jusqu'à la borne A2 du contacteur. Tirez ensuite un fil de phase rouge de 1,5 mm² du disjoncteur 2A vers les fils pilotes de la téléinfo. Si nécessaire, passez un câble jusqu'aux bornes C1 C2 du Linky. Le fil de retour provenant du compteur se vissera fermement sur la borne A1.
Étape 4 : câbler le circuit de puissance du chauffe-eau
Sélectionnez votre câble de 2,5 mm². Connectez le neutre bleu et la phase rouge en sortie basse du disjoncteur 20A, et reliez-les aux bornes supérieures 1 et 3 du contacteur. Pour finir, insérez les câbles en partance vers votre ballon d'eau chaude dans les bornes inférieures 2 et 4. Je vous conseille de serrer chaque vis avec une vraie conviction. Un mauvais serrage provoque presque toujours des échauffements.
Étape 5 : remettre le courant et tester le mode marche forcée
Réarmez le disjoncteur général, actionnez l'interrupteur différentiel, et remontez vos nouveaux disjoncteurs. Positionnez le petit curseur manuel du contacteur sur « 1 », c'est la marche forcée. Votre chauffe-eau doit immédiatement se mettre à chauffer. Laissez-le exactement sur cette position. Lors du prochain passage nocturne en heures creuses impulsé par le Linky, ce curseur retombera mécaniquement sur la position « Auto ». S'il le fait, félicitations, votre câblage frôle la perfection.
Tableau de dépannage : résoudre les pannes de contacteur
Même les installations les plus soignées subissent les assauts du temps. Si votre circuit montre des faiblesses, mon tableau de diagnostic vous aidera à cerner le problème rapidement.
| Symptôme | Cause probable | Solution |
|---|---|---|
| Le contacteur grésille fortement | Présence de poussière dans l'électro-aimant ou bobine fatiguée en fin de vie. | Dépoussiérer à la soufflette. Si le bruit persiste, remplacer le module. |
| Le chauffe-eau ne chauffe pas la nuit | La bobine du relais a grillé ou les fils pilotes du Linky sont débranchés. | Tester la tension aux bornes A1 et A2 la nuit. Si 230V est présent, la bobine a rendu l'âme. |
| Le bouton ne tient pas sur la position 1 | La bobine reste sous tension. Vous êtes sûrement en pleine période d'heures creuses. | C'est un mécanisme de sécurité normal. Attendez le retour en heures pleines pour tester la position 1. |
❓Foire Aux Questions (FAQ)
Pourquoi mon contacteur jour/nuit fait-il du bruit (grésillement) ?
Un infime bourdonnement continu reste tout à fait normal sous tension la nuit. Par contre, un grésillement fort et persistant m'indique généralement une infiltration de poussière dans le mécanisme de l'électro-aimant. Cela traduit aussi parfois une bobine interne usée par des milliers de commutations.
Puis-je forcer l'allumage de mon chauffe-eau en pleine journée ?
Totalement, grâce à la fonction marche forcée. En glissant le curseur frontal de la position « Auto » vers « 1 », on active instantanément le circuit de puissance. Le vrai coup de génie de ce système réside dans son intelligence. À la réception de la prochaine impulsion du Linky, le commutateur basculera tout seul sur « Auto ». Vous évitez ainsi de vider votre portefeuille au tarif fort le lendemain.
Comment tester si le signal EDF arrive bien au tableau ?
Si votre compteur vous donne des doutes, je pratique souvent la méthode du shunt temporaire. Coupez le courant au disjoncteur général, débranchez les deux fils pilotes reliés aux bornes C1 C2 du Linky, et reliez-les brièvement ensemble avec un connecteur Wago. Remettez le courant. Si le contacteur claque et s'enclenche, votre câblage au tableau est excellent. Le problème se cache donc côté compteur ou dans votre abonnement fournisseur.
Câbler son contacteur demande un peu de méthode et un respect absolu des règles de sécurité. Je reste persuadé que l'opération ne pose aucune difficulté à un bricoleur minutieux. Et vous, avez-vous déjà mis le nez dans votre tableau électrique pour identifier ces fameux fils pilotes, ou appréhendez-vous encore ce type d'intervention ?
Comment fonctionne un contacteur heures pleines / heures creuses ?
Le principe s'avère d'une simplicité redoutable. Le but consiste à allumer le chauffe-eau automatiquement au moment précis où l'électricité coûte le moins cher. Le contacteur se comporte comme un interrupteur commandé à distance. Plutôt que d'appuyer sur un bouton manuellement, une impulsion électrique envoyée par votre fournisseur d'énergie déclenche l'allumage.

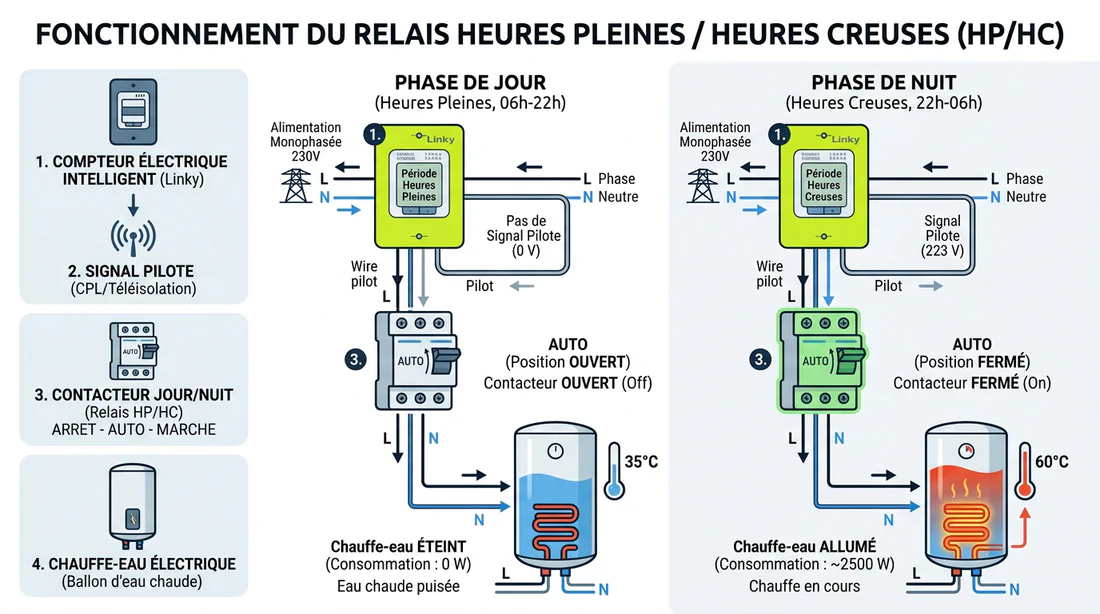

Aujourd'hui, le compteur communicant Linky trône dans presque tous les foyers. Il pilote directement le passage en heures creuses grâce à un contact sec situé sous son capot vert, spécifiquement aux bornes C1 C2. Dès que l'heure creuse débute, le Linky ferme ce contact. L'électricité traverse immédiatement le circuit de commande. Elle active la bobine du relais dans votre contacteur. Ce simple geste autorise le courant fort à traverser votre tableau pour chauffer l'eau du cumulus.
Principe de fonctionnement du contacteur jour nuit
